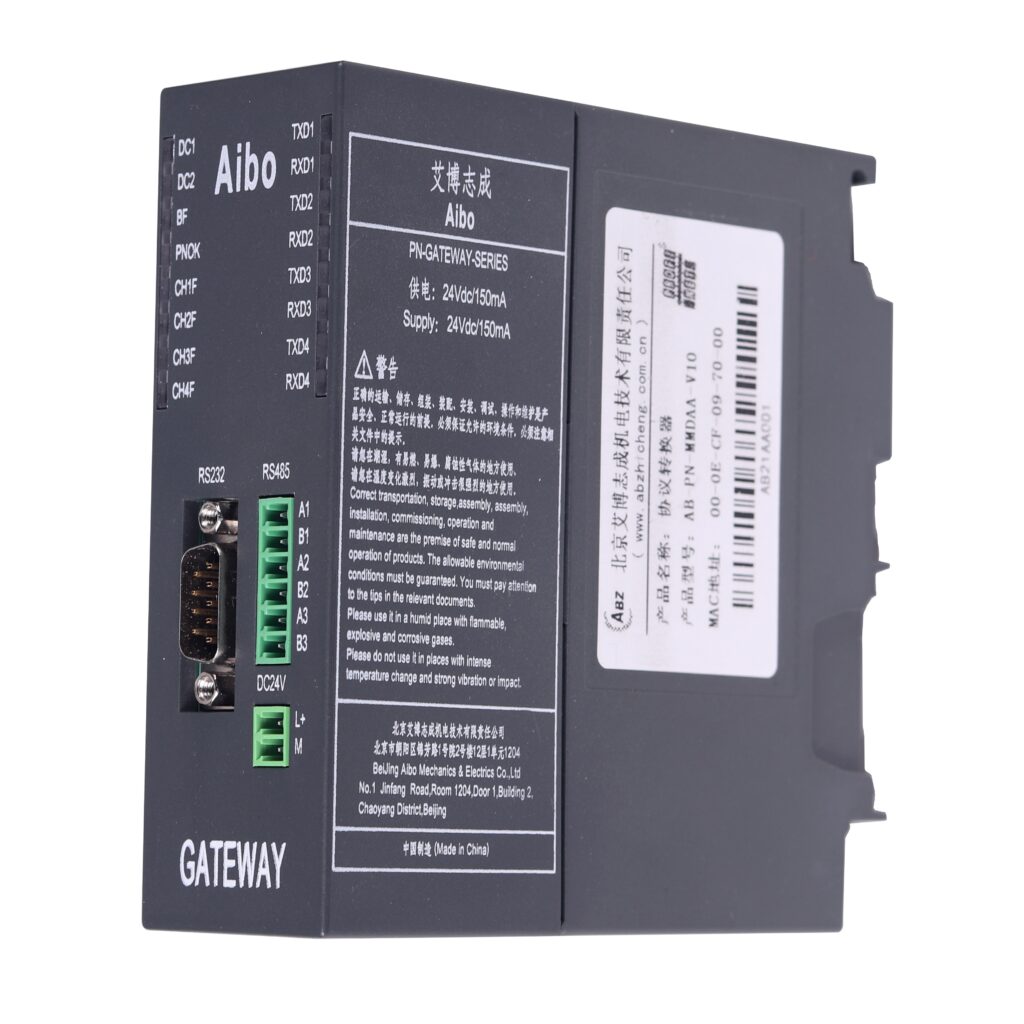

MODBUS转PN协议转换器AB-PN-MMDAA

产品名称：艾博志成 MODBUS转PN协议转换器AB-PN-MMDAA

功能：

    PROFINET接口功能:

• 集成了一个 2 端口交换机。
• 受支持的以太网服务：ping、arp、SNMP 和 LLDP。
• 端口诊断。
• 禁用端口。
• 实时、等时同步实时通信 (RT、IRT)。
• 最小更新时间250μs。
• 优先化启动。
• 介质冗余 (MRP)。
• 支持有计划复制的介质冗余 (MRPD)。
• 支持多达 2 个 IO 控制器的共享设备。
• 标识数据 I&M 0 到 5。

         MODBUS接口功能:

• 支持Modbus RTU协议,支持01H、02H、03H、04H 、05H、06H、0FH、10H 功能码。
• 支持Modbus RTU协议的物理层为RS485或RS232接口。
• MODBUS接口总线参数（波特率、字符格式等）可选择。
• 4路MODBUS接口总线参数独立设置，可将不同波特率、字符格式等参数的MODBUS设备接入同一个模块。
• 具有MODBUS设备自动拔插功能
• 可设置MODBUS通信故障状态下，报文重复发送次数。
• 可设置MODBUS通信最大应答时间、字符最大间隔时间、报文发送间隔时间。

性能指标：

• 符合ROFINET/V2.2协议， PROFINET接口实现RT、IRT通讯，符合：GB/T25105-2014《工业通信网络现场总线规范类型10: PROFINET IO 规范》，IEC61158-5-10：2007，IDT。
• 符合Modbus RTU同讯协议标准GB/T 19582-2008(基于Modbus协议的工业自动化网络规范)。
• 将具有RS232/485接口、MODBUS协议接口的设备与 PROFINET IO 相连，作为PROFINET现场总线系统的一个设备。
• 24 VDC 电源（宽电压：18～36 VDC）。
• 使用RJ45总线连接器连接PROFINET IO。
• 每个模块共512个字节的 I/O 数据。
• 每个模块有相互独立的4个RS485/RS232接口，可连接59个从站设备。
• 24 VDC电源、RJ45接口、RS232接口、RS485接口、内部电路相互隔离。
• PROFINET总线数据区（I/O区）和MODBUS总线数据区（0区、1区、3区、4区、）建立映射关系，实现PROFINET总线数据和MODBUS总线数据透明传输。
