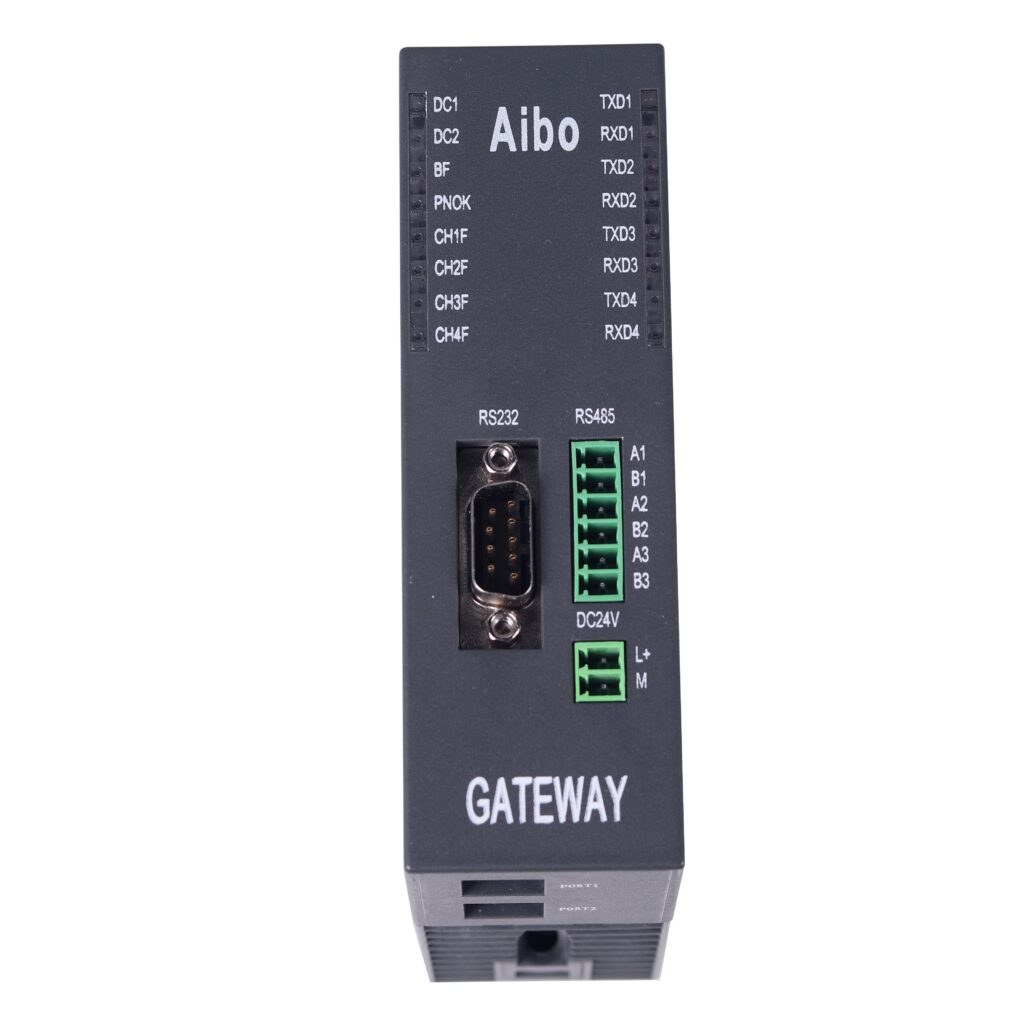

RS485/RS232转PN协议转换器AB-PN-RTDAA

产品名称：艾博志成 RS485/RS232转PN协议转换器AB-PN-RTDAA

功能：

PROFINET接口功能:

•  集成了一个 2 端口交换机。
•  受支持的以太网服务：ping、arp、SNMP 和 LLDP。
•  端口诊断。
•  禁用端口。
•  实时、等时同步实时通信 (RT、IRT)。
•  最小更新时间 250 μs。
•  优先化启动。
•  介质冗余 (MRP)。
•  支持有计划复制的介质冗余 (MRPD)。
•  支持多达 2 个 IO 控制器的共享设备。
•  标识数据 I&M 0 到 5。

RS485/RS232接口功能:

• 支持RS485/RS232自由协议。
• 支持RS485/RS232接口总线参数（波特率、字符格式等）可选择。
• 4路RS485/RS232接口总线参数独立设置，可将不同波特率、字符格式等参数的RS485/RS232设备接入同一个模块。
• 工作在应答模式（response（slave））和只接收模式（only receive）时只能选择一个口。
• 可设置RS485/RS232通信最大应答时间、字符最大间隔时间、
• 报文发送间隔时间。

性能指标：

• 符合ROFINET/V2.2协议， PROFINET接口实现RT、IRT通讯，符合：GB/T25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC61158-5-10：2007，IDT。
• 将具有RS232/485接口、自由通信协议接口的设备与 PROFINETIO相连，作为PROFINET现场总线系统的一个设备。
• 24 VDC 电源（宽电压：18～36 VDC）。
• 使用RJ45总线连接器连接PROFINET IO。
• 每个模块共512个字节的 I/O 数据。
• 每个模块有相互独立的4个RS485/RS232接口，可连接59个从站设备。
• 24 VDC电源、RJ45接口、RS232接口、RS485接口、内部电路相互隔离。
